LCD ( Liquid Crystal Display )

Pada pembahasan kali ini kita membahas tentang LCD. mungkin ada banyak yang belum mengetahui apa itu LCD ? dan apa itu kepanjangan dari LCD ?. oke mari kita bahas sekarang.

LCD ( Liquid Crystal Display ) adalah lapisan dari campuran organic antara lapisan kaca bening dengan elektroda transparan indium oksida dalam bentuk tampilan seven-segment dan lapisan elektroda pada kaca belakang. Ketika elektroda diaktiffkan dengan medan listrik (tegangan), molekul organic yang panjang dan silindris menyesuaikan diri dengan elektroda dari segmen. Lapisan sandwich memiliki polarizer cahaya vertical depan dan polarizer cahaya horizontal belakang yang diikuti dengan lapisan reflector. Cahaya yang dipantulkan tidak dapat melewati molekul-molekul yang telah menyesuaikan diri dan segmen yang diaktifkan terlihat menjadi gelap dan membentuk karakter data yang ingin ditampilkan.

Contoh Bentuk LCD ( Liquid Crystal Display )

Gambar LCD ( Liquid Crystal Display )

Pengendali / Controller LCD ( Liquid Crystal Display )

Dalam modul LCD (  Liquid Crystal Display )  terdapat microcontroller yang berfungsi sebagai pengendali tampilan karakter LCD (Liquid Crystal Display ). Microcontroller pada suatu LCD dilengkapi dengan memori dan register. Memori yang digunakan microcontroller internal LCD adalah :

DDRAM ( Display Data Random Access Memory ) merupakan memori tempat karakter yang akan ditampilkan berada.

CGROM ( Character Generator Read Only Memory ) Merupakan memori untuk menggambarkan pola sebuah karakter dimana pola tersebut merupakan karakter dasar yang sudah ditentukan secara permanen oleh pabrikan pembuat LCD tersebut, sehingga pengguna tinggal mengambilnya sesuai alamat memorinya dan tidak dapat merubah karakter dasar yang ada dalam CGROM.

CGRAM ( Character Generator Random Access Memory ) merupakan memori untuk menggambarkan pola sebuah karakter dimana bentuk dari karakter dapat diubah-ubah sesuai dengan keinginan.

Register control yang terdapat dalam suatu LCD diantaranya adalah :

Register perintah yaitu register yang berisi perintah – perintah dari mikrokontroller ke panel LCD pada saat proses penulisan data atau tempat status dari panel LCD dapat dibaca pada saat pembacaan data.

Register data yaitu register untuk menuliskan atau membaca data dari atau ke DDRAM. Penulisan data pada register akan menempatkan data tersebut ke DDRAM sesuai dengan alamat yang telah diatur sebelumnya.

Pin, kaki atau jalur input dan control dalam suatu LCD diantaranya adalah :

Pin data adalah jalur untuk memberikan data karakter yang ingin ditampilkan menggunakan LCD dapat dihubungkan dengan bus data dari rangkaian lain seperti mikrokontroller dengan lebar data 8 bit.

Pin RS ( Register Select ) berfungsi sebagai indicator atau yang menentukan jenis data yang masuk, apakah data atau perintah. Logika low menunjukan yang masuk adalah perintah, sedangkan logika high menunjukan data.

Pin R/W ( Read Write )  berfungsi sebagai instruksi pada modul jika low tulis data, sedangkan high baca data.

Pin E ( Enable )  digunakan untuk memegang data baik masuk atau keluar.

Pin VLCD berfungsi mengatur kecerahan tampilan (kontras) dimana pin ini dihubungkan dengan trimmpot 5 kohm, jika tidak digunakan dihubungkan ke ground, sedangkan tegangan catu daya ke LCD sebesar 5 volt.

Menurut saya tentang LCD ( Liquid Crystal Display )

LCD adalah komponen elektronika yang terbuat dari lapisan campuran organic antara lapisan kaca bening dengan elektroda transparan indium oksida dalam bentuk tampilan seven-segment yang dapat menampilkan angka dan huruf.

Kesimpulan

Kesimpulan dari pembahasan kali ini adalah bahwa LCD adalah sebuah komponen elektronika yang dapat menampilkan angka dan huruf, dalam versi lain LCD juga dapat menampilkan gambar dan video. dan LCD juga memiliki pin yaitu seperti Pin data, Pin rs , Pin r/w dll.

Sekian dari pembahasan kali ini semoga bermanfaat.. ^_^ Terima Kasih

Sumber : http://elektronika-dasar.web.id/teori-elektronika/lcd-liquid-cristal-display/

TRIMPOT

Trimpot merupakan komponen elektronika yang mempunyai kepanjangan trimmer potentiometer (Inggris) trimer potensiometer kita mengenalinya, sebenarnya punya banyak kesamaan dengan Potensiometer  yang telah kita bahas sebelumnya.

Pengertian atau Definisi Trimpot

Trimpot adalah sebuah resistor variabel kecil yang biasanya digunakan pada rangkaian elektronika sebagai alat tuning atau bisa juga sebagai re-kalibrasi. Seperti potensio juga, Trimpot juga mempunyai 3kaki selain kesamaan tersebut sistem kerja/cara kerjanya juga meyerupai potensio hanya saja kalau potensio mempunyai gagang atau handle untuk memutar atau menggeser sedangkan Trimpot tidak. Lalu bagaimana cara merubah nilai resistansi sebuah Trimpot?, jawabannya adalah dengan cara mengetrimnya menggunakan obeng pengetriman. Dalam rangkaian elektronika Trimpot disimbolkan dengan huruf VR.

Fungsi Trimpot

Fungsi daripada Trimpot juga memiliki kesamaan layaknya Potensio, namun adakalanya berbeda karena Trimpot seringnya dipasang pada pcb langsung. Contoh penggunaan Trimpot sering kita temukan pada rangkaian RGB sebagai tuning warna pada televisi berwarna dan sebagai tuning subbrigth serta contras.

Gambar Trimpot dan Simbolnya

Gambar Trimpot

Simbol Trimpot

Jenis-jenis Trimpot

Trimpot dibagi menjadi dua jenis atau tipe yakni :

Single turn Trimpot dan Multi turn Trimpot, single turn Trimpot merupakan tipe yang sering sekali digunakan karena harganya yang murah sedangkan Multi turn Trimpot digunakan untuk mendapatkan hasil yang lebih akurat pada resolusi yang tinggi.

Nilai Satuan Trimpot

Nilai resistansi pada trimpot pada umumnya tertera/tertulis langsung pada body trimpot tersebut, nilai tersebut ada yang memakai kode angka sama seperti pada Kapasitor/kondensator, sebagai contoh misal tertulis 472 atau barangkali 103. Cara mebacanya juga sama seperti membaca nilai kapasitor atau kondensator yaitu 472 berarti 4700 ohm dan 103 berarti 10.000 ohm (10k).

Menurut saya tentang Trimpot

Trimpot adalah sebuah komponen elektronika yang biasanya digunakan untuk tuning atau rekalibrasi. Trimpot ini juga biasa disebut resistor variabel kecil. Trimpot ini juga mempunyai 3 kaki sama halnya dengan potensio yang membedakan hanya bentuknya saja.

Kesimpulan

Kesimpulan dari pembahasan kali ini adalah bahwa trimpot adalah resistor bervariabel kecil yang memiliki fungsi sebagai alat tuning, trimpot juga mempunyai jenis yaitu single turn trimpot dan multi turn trimpot, perbedaan dari kedua jenis ini adalah kalau single turn trimpot itu harganya yang murah sedangkan multi turn trimpot adalah hasil yang lebih akurat pada resolusi tinggi dibanding single turn trimpot.

Sekian penjelasan kali ini semoga berguna untuk kita semua. Terima Kasih ^_^

Sumber : http://blogelektronikadi.blogspot.com/2012/04/pengenalan-resistor-variabel-trimpot.html

Integrated Circuit ( IC )

Integrated Circuit (IC) merupakan komponen yang terdiri dari transistor, resistordan lain-lain. IC dipakai sebagai otak dari peralatan elektronika. IC juga dipakai sebagai mikropresesor.

Sirkuit terpadu dimungkinkan oleh teknologi pertengahan abad ke-20 dalam fabrikasi alat semikonduktor dan penemuan eksperimen yang menunjukkan bahwa alat semikonduktor dapat melakukan fungsi yang dilakukan oleh tabung vakum.

Pengintegrasian transistor kecil yang banyak jumlahnya ke dalam sebuah chip yang kecil merupakan peningkatan yang sangat besar bagi perakitan tube-vakum sebesar-jari. Ukuran IC yang kecil, tepercaya, kecepatan "switch", konsumsi listrik rendah, produksi massal, dan kemudahan dalam menambahkan jumlahnya dengan cepat menyingkirkan tube vakum.

IC di dalam sebuah sirkuit elektronik

Hanya setengah abad setelah penemuannya, IC telah digunakan dimana-mana. Radio, televisi, komputer, telepon selular, dan peralatan digital lainnya yang merupakan bagian penting dari masyarakat modern. Contohnya, sistem transportasi, internet, dll tergantung dari keberadaan alat ini. Banyak skolar percaya bahwa revolusi digital yang dibawa oleh sirkuit terpadu merupakan salah satu kejadian penting dalam sejarah umat manusia.

IC mempunyai ukuran seukuran tutup pena sampai ukuran ibu jari dan dapat diisi sampai 250 kali dan digunakan pada alat elektronika seperti:

• Telepon
• Kalkulator
• Handphone
• Radio

IC digunakan untuk beberapa keperluan pembuatan peralatan elektronik agar mudah dirangkai menjadi peralatan yang berukuran relatif kecil. Sebelum adanya IC, hampir seluruh peralatan elektronik dibuat dari satuan-satuan komponen (individual) yang dihubungkan satu sama lainnya menggunakan kawat atau kabel, sehingga tampak mempunyai ukuran besar serta tidak praktis. Ditinjau dari segi bahan baku, IC dibalut dalam kemasan (packages) tertentu agar dapat terlindungi dari gangguan luar seperti terhadap kelembaban debu dan kontaminasi zat lainnya. Kemasan IC dibuat dari bahan ceramic dan plastic, serta didesain untuk mudah dalam pemasangan dan penyambungannya. IC dapat bekerja dengan diberikan catuan tegangan 5 – 12 volt sesuai dengan tipe IC nya. Jika diberikan masukan tegangan lebih dari batas yang telah ditentukan maka IC tersebut dapat dikatakan rusak, untuk lebih jelasnya akan dijelaskan pada kelebihan dan kelemahan dari IC sendiri.

Adapun kita sebagai pengguna IC harus dapat mempelajari beberapa hal berikut ini, yaitu :

Keunggulan IC (Integrated Circuit)

IC telah digunakan secara luas diberbagai bidang, salah satunya dibidang industri Dirgantara, dimana rangkaian kontrol elektroniknya akan semakin ringkas dan kecil sehingga dapat mengurangi berat Satelit, Misil dan jenis-jenis pesawat ruang angkasa lainnya. Desain komputer yang sangat kompleks dapat dipermudah, sehingga banyaknya komponen dapat dikurangi dan ukuran motherboardnya dapat diperkecil. Contoh lain misalnya IC digunakan di dalam mesin penghitung elektronik (kalkulator), juga telepon seluler (ponsel) yang bentuknya relative kecil. Di era teknologi canggih saat ini, peralatan elektronik dituntut agar mempunyai ukuran dan beratnya seringan dan sekecil mungkin dan hal itu dapat dimungkinkan dengan penggunaannya IC. Selain ukuran dan berat IC yang kecil dan ringan, IC juga memberikan keuntungan lain yaitu bila dibandingkan dengan sirkit - sirkit konvensional yang banyak menggunakan komponen IC dengan sirkit yang relatif kecil hanya mengkonsumsi sedikit sumber tenaga dan tidak menimbulkan panas berlebih sehingga tidak membutuhkan pendinginan (cooling system).

Kelemahan IC (Integrated Circuit)

Pada uraian sebelumnya nampak seolah-olah IC begitu sempurna dibanding komponen elektronik konvensional, padalah tidak ada sesuatu komponen yang memiliki kelemahan. Kelemahan IC atau kategori IC itu dapat dikatakan rusak antara lain adalah keterbatasannya di dalam menghadapi kelebihan arus listrik yang besar, dimana arus listrik berlebihan dapat menimbulkan panas di dalam komponen, sehingga komponen yang kecil seperti IC akan mudah rusak jika timbul panas yang berlebihan. Demikian pula keterbatasan IC dalam menghadapi tegangan yang besar, dimana tegangan yang besar dapat merusak lapisan isolator antar komponen di dalam IC. Contoh kerusakan misalnya, terjadi hubungan singkat antara komponen satu dengan lainnya di dalam IC, bila hal ini terjadi, maka IC dapat rusak dan menjadi tidak berguna.

Menurut saya tentang IC

Integrated Circuit atau yang biasa orang sebut ic adalah Komponen elektronika yang biasa sering digunakan oleh kebanyakan orang karna perannya yg sangat penting atau bisa dibilang otak dari suatu alat elektronik.

Kesimpulan

Kesimpulan pada pembahasan kali ini adalah bahwa ic memang merupan komponen utama pada sebuah rangkaian elektronika, sebab peran ic ini sangatlah penting karna ic ini terdiri dari transistor, resistor, dll. ic juga dan ic juga memiliki kelebihan contohnya adalah IC telah digunakan secara luas diberbagai bidang, salah satunya dibidang industri Dirgantara, dimana rangkaian kontrol elektroniknya akan semakin ringkas dan kecil sehingga dapat mengurangi berat Satelit, Misil dan jenis-jenis pesawat ruang angkasa lainnya. namun ic juga memiliki kekurangan yaitu IC itu dapat dikatakan rusak antara lain adalah keterbatasannya di dalam menghadapi kelebihan arus listrik yang besar, dimana arus listrik berlebihan dapat menimbulkan panas di dalam komponen, sehingga komponen yang kecil seperti IC akan mudah rusak jika timbul panas yang berlebihan.

Sekian pembahasan kali ini semoga bermanfaat untuk kita semua. Terima Kasih ^_^

Sumber : http://materitugas.blogspot.com/2011/09/ic-integrated-circuit.html

KAPASITOR



KAPASITOR

Pengertian kapasitor adalah komponen elektronika yang dapat menyimpan muatan arus listrik di dalam medan listrik sampai batas waktu tertentu dengan cara mengumpulkan ketidakseimbangan internal dari muatan arus listrik. Kapasitor ditemukan pertama kali oleh Michael Faraday (1791-1867). Satuan kapasitor disebut Farad (F). Satu Farad = 9×1011 cm2 yang artinya luas permukaan kepingan tersebut. Kapasitor disebut juga kondensator. Kata “kondensator” pertama kali disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Italia “condensatore”), yaitu kemampuan alat untuk menyimpan suatu muatan listrik.

Seperti halnya resistor, kapasitor juga tergolong ke dalam komponen pasif elektronika. Adapun cara kerja kapasitor dalam sebuah rangkaian elektronika adalah dengan cara mengalirkan arus listrik menuju kapasitor. Apabila kapasitor sudah penuh terisi arus listrik, maka kapasitor akan mengeluarkan muatannya dan kembali mengisi lagi. Begitu seterusnya.

Kapasitor biasanya terbuat dari dua buah lempengan logamyang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umumnya dikenal misalnya adalah ruang hampa udara, keramik, gelas, dan lain-lain. Jika kedua ujung pelat metal diberi tegangan listrik, maka muatan-muatan positif akan mengumpul pada ujung metal yang satu lagi. Muatan positif tidak dapat mengalir menuju ujung kutub negatif, dan sebaliknya muatan negatif tidak bisa menuju ke kutub positif, karena terpisah oleh bahan dielektrik yang non-konduktif. Muatan elektrik ini tersimpan selama tidak ada konduksi pada ujung-ujung kakinya.

gambar jenis kapasitor.

Setiap komponen elektronika memiliki fungsi tersendiri, demikian pula dengan fungsi kapasitor. Berikut ini adalah fungsi kapasitor yang terdapat dalam sebuah rangkaian/sistem elektronika.

• Sebagai kopling antara rangkaian yang satu dengan rangkaian yang lain (pada power supply).
• Sebagai filter/penyaring dalam rangkaian power supply.
• Sebagai frekuensi dalam rangkaian antena.
• Untuk menghemat daya listrik pada lampu neon.
• Menghilangkan bouncing (loncatan api) bila dipasang pada saklar
• Untuk menyimpan arus/tegangan listrik.
• Untuk arus DC berfungsi sebagai isolator/penahan arus listrik, sedangkan untuk arus AC berfungsi sebagai konduktor/melewatkan arus listrik.
• Perata tegangan DC pada pengubah AC to DC. Pembangkit gelombang AC atau oscilator, dan sebagainya.

Simbol dan Fungsi Kapasitor beserta jenis-jenisnya – Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad. Satuan Kapasitor tersebut diambil dari nama penemunya yaitu Michael Faraday (1791 ~ 1867) yang berasal dari Inggris. Namun Farad adalah satuan yang sangat besar, oleh karena itu pada umumnya Kapasitor yang digunakan dalam peralatan Elektronika adalah satuan Farad yang dikecilkan menjadi pikoFarad, NanoFarad dan MicroFarad.

Konversi Satuan Farad adalah sebagai berikut :

1 Farad = 1.000.000µF (mikro Farad)

1µF = 1.000nF (nano Farad)

1µF = 1.000.000pF (piko Farad)

1nF = 1.000pF (piko Farad)

Kapasitor merupakan Komponen Elektronika yang terdiri dari 2 pelat konduktor yang pada umumnya adalah terbuat dari logam dan sebuah Isolator diantaranya sebagai pemisah. Dalam Rangkaian Elektronika, Kapasitor disingkat dengan huruf “C”.

Jenis-Jenis Kapasitor

Berdasarkan bahan Isolator dan nilainya, Kapasitor dapat dibagi menjadi 2 Jenis yaitu Kapasitor Nilai Tetap dan Kapasitor Variabel. Berikut ini adalah penjelasan singkatnya untuk masing-masing jenis Kapasitor :

A. KAPASITOR NILAI TETAP (FIXED CAPACITOR)

Kapasitor Nilai Tetap atau Fixed Capacitor adalah Kapasitor yang nilainya konstan atau tidak berubah-ubah. Berikut ini adalah Jenis-jenis Kapasitor yang nilainya Tetap :

Kapasitor Nilai Tetap

1. Kapasitor Keramik (Ceramic Capasitor)

Kapasitor Keramik adalah Kapasitor yang Isolatornya terbuat dari Keramik dan berbentuk bulat tipis ataupun persegi empat. Kapasitor Keramik tidak memiliki arah atau polaritas, jadi dapat dipasang bolak-balik dalam rangkaian Elektronika. Pada umumnya, Nilai Kapasitor Keramik berkisar antara 1pf sampai 0.01µF.

Kapasitor yang berbentuk Chip (Chip Capasitor) umumnya terbuat dari bahan Keramik yang dikemas sangat kecil untuk memenuhi kebutuhan peralatan Elektronik yang dirancang makin kecil dan dapat dipasang oleh Mesin Produksi SMT (Surface Mount Technology) yang berkecepatan tinggi.

2. Kapasitor Polyester (Polyester Capacitor)

Kapasitor Polyester adalah kapasitor yang isolatornya terbuat dari Polyester dengan bentuk persegi empat. Kapasitor Polyester dapat dipasang terbalik dalam rangkaian Elektronika (tidak memiliki polaritas arah).

3. Kapasitor Kertas (Paper Capacitor)

Kapasitor Kertas adalah kapasitor yang isolatornya terbuat dari Kertas dan pada umumnya nilai kapasitor kertas berkisar diantara 300pf sampai 4µF. Kapasitor Kertas tidak memiliki polaritas arah atau dapat dipasang bolak balik dalam Rangkaian Elektronika.

4. Kapasitor Mika (Mica Capacitor)

Kapasitor Mika adalah kapasitor yang bahan Isolatornya terbuat dari bahan Mika. Nilai Kapasitor Mika pada umumnya berkisar antara 50pF sampai 0.02µF. Kapasitor Mika juga dapat dipasang bolak balik karena tidak memiliki polaritas arah.

5. Kapasitor Elektrolit (Electrolyte Capacitor)

Kapasitor Elektrolit adalah kapasitor yang bahan Isolatornya terbuat dari Elektrolit (Electrolyte) dan berbentuk Tabung / Silinder. Kapasitor Elektrolit atau disingkat dengan ELCO ini sering dipakai pada Rangkaian Elektronika yang memerlukan Kapasintasi (Capacitance) yang tinggi. Kapasitor Elektrolit yang memiliki Polaritas arah Positif (-) dan Negatif (-) ini menggunakan bahan Aluminium sebagai pembungkus dan sekaligus sebagai terminal Negatif-nya. Pada umumnya nilai Kapasitor Elektrolit berkisar dari 0.47µF hingga ribuan microfarad (µF). Biasanya di badan Kapasitor Elektrolit (ELCO) akan tertera Nilai Kapasitansi, Tegangan (Voltage), dan Terminal Negatif-nya. Hal yang perlu diperhatikan, Kapasitor Elektrolit dapat meledak jika polaritas (arah) pemasangannya terbalik dan melampui batas kamampuan tegangannya.

6. Kapasitor Tantalum

Kapasitor Tantalum juga memiliki Polaritas arah Positif (+) dan Negatif (-) seperti halnya Kapasitor Elektrolit dan bahan Isolatornya juga berasal dari Elektrolit. Disebut dengan Kapasitor Tantalum karena Kapasitor jenis ini memakai bahan Logam Tantalum sebagai Terminal Anodanya (+). Kapasitor Tantalum dapat beroperasi pada suhu yang lebih tinggi dibanding dengan tipe Kapasitor Elektrolit lainnya dan juga memiliki kapasintansi yang besar tetapi dapat dikemas dalam ukuran yang lebih kecil dan mungil. Oleh karena itu, Kapasitor Tantalum merupakan jenis Kapasitor yang berharga mahal. Pada umumnya dipakai pada peralatan Elektronika yang berukuran kecil seperti di Handphone dan Laptop.

B. KAPASITOR VARIABEL (VARIABLE CAPACITOR)

Kapasitor Variabel adalah Kapasitor yang nilai Kapasitansinya dapat diatur atau berubah-ubah. Secara fisik, Kapasitor Variabel ini terdiri dari 2 jenis yaitu :

Kapasitor Variabel (Variable Capasitor)

1. VARCO (Variable Condensator)

VARCO (Variable Condensator) yang terbuat dari Logam dengan ukuran yang lebih besar dan pada umumnya digunakan untuk memilih Gelombang Frekuensi pada Rangkaian Radio (digabungkan dengan Spul Antena dan Spul Osilator). Nilai Kapasitansi VARCO berkisar antara 100pF sampai 500pF.

2. Trimmer

Trimmer adalah jenis Kapasitor Variabel yang memiliki bentuk lebih kecil sehingga memerlukan alat seperti Obeng untuk dapat memutar Poros pengaturnya. Trimmer terdiri dari 2 pelat logam yang dipisahkan oleh selembar Mika dan juga terdapat sebuah Screw yang mengatur jarak kedua pelat logam tersebut sehingga nilai kapasitansinya menjadi berubah. Trimmer dalam Rangkaian Elektronika berfungsi untuk menepatkan pemilihan gelombang Frekuensi (Fine Tune). Nilai Kapasitansi Trimmer hanya maksimal sampai 100pF.

Menurut saya tentang kapasitor

Kapasitor adalah komponen elektronika yang berfungsi untuk menyimpan arus listrik di dalam medan listrik sampai waktu tertentu.

Kesimpulan

kesimpulan dari pembahasan kali ini adalah bahwa kapasiotor dapat menyimpan arus/tegangan listrik, dan kapasitor juga terbagi menjadi dua yaitu Kapasitor nilai tetap dan kapasitor variabel.

Demikian penjelasan mengenai kapasitor kali ini. terima kasih ^_^

Sumber : http://teknikelektronika.com/simbol-fungsi-kapasitor-beserta-jenis-jenis-kapasitor/



RELAY

Relay adalah komponen listrik yang bekerja berdasarkan prinsip induksi medan elektromagnetis. Jika sebuah penghantar dialiri oleh arus listrik, maka di sekitar penghantar  tersebut timbul medan magnet. Medan magnet yang dihasilkan oleh arus listrik tersebut selanjutnya diinduksikan ke logam ferromagnetis.

Logam ferromagnetis adalah logam yang mudah terinduksi medan elektromagnetis. Ketika ada induksi magnet dari lilitan yang membelit logam, logam tersebut menjadi "magnet buatan" yang sifatnya sementara. Cara ini kerap digunakan untuk membuat magnet non permanen. Sifat kemagnetan pada logam ferromagnetis akan tetap ada selama pada kumparan yang melilitinya teraliri arus listrik. Sebaliknya, sifat kemagnetannya akan hilang jika suplai arus listrik ke lilitan diputuskan.

Rangkaian Dasar Relay

Berikut ini penjelasan dari gambar di atas :

• Amarture, merupakan tuas logam yang bisa naik turun. Tuas akan turun jika tertarik oleh magnet ferromagnetik (elektromagnetik) dan akan kembali naik jika sifat kemagnetan ferromagnetik sudah hilang.
• Spring, pegas (atau per) berfungsi sebagai penarik tuas. Ketika sifat kemagnetan ferromagnetik hilang, maka spring berfungsi untuk menarik tuas ke atas.
• Shading Coil, ini untuk pengaman arus AC dari listrik PLN yang tersambung dari C (Contact).
• NC Contact, NC singkatan dari Normally Close. Kontak yang secara default terhubung dengan kontak sumber (kontak inti, C) ketika posisi OFF.
• NO Contact, NO singkatan dari Normally Open. Kontak yang akan terhubung dengan kontak sumber (kontak inti, C) kotika posisi ON.
• Electromagnet, kabel lilitan yang membelit logam ferromagnetik. Berfungsi sebagai magnet buatan yang sifatya sementara. Menjadi logam magnet ketika lilitan dialiri arus listrik, dan menjadi logam biasa ketika arus listrik diputus.
• Aplikasi Rangkaian Pemicu Relay, ini adalah rangkaian / alat yang akan memicu relay untuk menjadi ON ketika sesuai situasi / kondisi tertentu. Rangkaian pemicu ini biasanya memiliki sensor atau rangkaian timer (memanfaatkan 'time delay'). Rangkaian yang menggunakan sensor misalnya sensor suhu, sensor air, sensor cahaya, sensor arus, dll.

Sedangkan rangkain timer misalnya timer pada mesin cuci, timer tv, dll. Sebenarnya aplikasi relay banyak sekali. Dari mobil-mobilan, kulkas, lampu sein motor dan mobil, pompa air otomatis, hingga peralatan pada pesat terbang. Dari relay yang jenisnya kecil hingga yang mempunyai daya besar. Dari relai DC 5 volt, 12 volt hingga yang bervoltase tinggi.

Keuntungan kita dalam menggunakan Relay :

Kita bisa membuat rangkaian otomatis penyambung/pemutus (switch) tegangan  AC dan DC.

Relay bisa digunakan pada switch tegangan tinggi.

Relay juga menjadi solusi pada switch dengan arus yang besar .

Bisa melakukan swith pada banyak kontak dalam waktu yang bersamaan.

Kerugian dalam menggunakan Relay :

Kontak dibatasi pada keausan daru bunga api atau oksidasi ( material kontak yang terbaik adalah platina emas perak ).

Menghabiskan banyak tempat dibanding dengan transistor.

Kecepatan kontak terbatas 3ms sampai 17ms.

Kontaminasi ( debu ) dapat mempengaruhi umur kontak.

Menurut saya Tentang Relay

Relay adalah komponen elektronika yang mempunyai prinsip medan elektromagnetis. cara kerja relay ialah dengan sebuah penghantar yang dialiri arus listrik maka si penghantar akan menghasilkan medan magnet yang dialiri listrik.

Kesimpulan

pada pembahasan kali ini dapat disimpulkan bahwa relay adalah komponen yang mempunyai prinsip medan elektromagnetis. dan relay pun mempunyai kelebihan dan kekurangan contohnya relay yang bisa digunakan pada switch tegangan tinggi, sedangkan dalam kekuranganya adalah menghabiskan banyak tempat dibanding dengan transistor.

Sumber : http://www.elangsakti.com/2013/03/pengertian-fungsi-prinsip-dan-cara.html

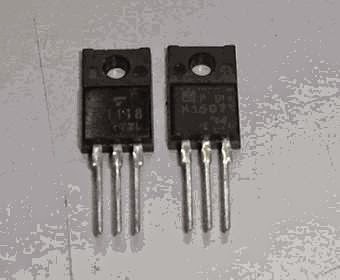

Transistor

     Transistor adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.

Transistor sebenarnya berasal dari kata “transfer” yang berarti pemindahan dan “resistor” yang berarti penghambat. Dari kedua kata tersebut dapat kita simpulkan, pengertian transistor adalah pemindahan atau peralihan bahan setengah penghantar menjadi suhu tertentu. Transistor pertama kali ditemukan pada tahun 1948 oleh William Shockley, John Barden dan W.H, Brattain. Tetapi, komponen ini mulai digunakan pada tahun 1958. Jenis Transistor terbagi menjadi 2, yaitu transistor tipe P-N-P dan transistor N-P-N.

     Cara Kerja Transistor hampir sama dengan resistor yang mempunyai tipe dasar modern. Tipe dasar modern terbagi menjadi 2, yaitu Bipolar Junction Transistor atau biasa di singkat BJT dan Field Effect Transistor atau FET. BJT dapat bekerja bedasarkan arus inputnya, sedangkan FET bekerja berdasarkan tegangan inputnya.

       Dalam dunia elektronika modern, transistor merupakan komponen yang sangat penting terutama dalam rangkaian analog karena fungsinya sebagai penguat. Rangkaian analog terdiri dari pengeras suara, sumber listrik stabil dan penguat sinyal radio. Tidak hanya rangkaian analog, di dalam rangkaian digital juga terdapat transistor yang digunakan sebagai saklar dengan kecepatan tinggi. Beberapa transistor juga dapat di rangkai sehingga berfungsi sebagai logic gate.

Jenis-Jenis Transistor dan cara kerja transistor pada umumnya dibagi menjadi dua jenis yaitu; Transistor Bipolar (dwi kutub) dan Transistor Efek Medan (FET – Field Effect Transistor).

Transistor Bipolar adalah jenis transistor yang paling banyak di gunakan pada rangkaian elektronika. Jenis-Jenis Transistor ini terbagi atas 3 bagian lapisan material semikonduktor yang terdiri dari dua formasi lapisan yaitu lapisan P-N-P (Positif-Negatif-Positif) dan lapisan N-P-N (Negatif-Positif-Negatif). Sehingga menurut dua formasi lapisan tersebut transistor bipolar dibedakan kedalam dua jenis yaitu transistor PNP dan transistor NPN.

Masing-masing dari ketiga kaki jenis-jenis transistor ini di beri nama B (Basis), K (Kolektor), dan E (Emitor).

Fungsi transistor bipolar ini adalah sebagai pengatur arus listrik (regulator arus listrik), dengan kata lain transistor dapat membatasi arus yang mengalir dari Kolektor ke Emiter atau sebaliknya (tergantung jenis transistor, PNP atau NPN).

T sistor Efek Medan (FET – Field Effect Transistor) merupakan jenis transistor yang juga memiliki 3 kaki terminal yang masing-masing diberi nama Drain (D), Source (S), dan Gate (G). Cara kerja transistor ini adalah mengendalikan aliran elektron dari terminal Source ke Drain melalui tegangan yang diberikan pada terminal Gate.

Perbedaan antara transistor bipolar dan transistor FET adalah jika transistor bipolar mengatur besar kecil-nya arus listrik yang melalui kaki Kolektor ke Emiter atau sebaliknya melalui seberapa besar arus yang diberikan pada kaki Basis, sedangkan pada FET besar kecil-nya arus listrik yang mengalir pada Drain ke Source atau sebaliknya adalah dengan seberapa besar tegangan yang diberikan pada kaki Gate.

Selain di gunakan sebagai penguat, transistor digunakan sebagai saklar. Caranya adalah dengan memberikan arus yang cukup besar pada basis transistor hingga mencapai titik jenuh. Pada kondisi seperti ini kolektor dan emitor bagai kawat yang terhubung atau saklar tertutup, dan sebaliknya jika arus basis teramat kecil maka kolektor dan emitor bagai saklar terbuka.

Fungsi transistor adalah sebagai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal.

Transistor mempunyai 3 jenis yaitu :

1.     Uni Junktion Transistor (UJT)

2.     Field Effect Transistor (FET)

3.     MOSFET

1. Uni Junktion Transistor (UJT)

Gambar 1. symbol dan gambar transistor type UJT

Uni Junktion Transistor (UJT) adalah transistor yang mempunyai satu kaki emitor dan dua basis. Kegunaan transistor ini adalah terutama untuk switch elektronis. Ada Dua jenis UJT ialah UJT Kanal N dan UJT Kanal P.

2. Field Effect Transistor (FET)

Gambar 2. symbol dan gambar transistor type FET

Beberapa Kelebihan FET dibandingkan dengan transistor biasa ialah antara lain penguatannya yang besar, serta desah yang rendah. Karena harga FET yang lebih tinggi dari transistor, maka hanya digunakan pada bagian-bagian yang memang memerlukan.

Bentuk fisik FET ada berbagai macam yang mirip dengan transistor. Jenis FET ada dua yaitu Kanal N dan Kanal P. Kecuali itu terdapat pula macam FET ialah Junktion FET (JFET) dan Metal Oxide Semiconductor FET (MOSFET).

3. MOSFET

Gambar 4.symbol dan gambar  transistor type  MOSFET

MOSFET (Metal Oxide Semiconductor FET) adalah suatu jenis FET yang mempunyai satu Drain, satu Source dan satu atau dua Gate. MOSFET mempunyai input impedance yang sangat tinggi. Mengingat harga yang cukup tinggi, maka MOSFET hanya digunakan pada bagian bagian yang benar-benar memerlukannya. Penggunaannya misalnya sebagai RF amplifier pada receiver untuk memperoleh amplifikasi yang tinggi dengan desah yang rendah. Dalam pengemasan dan perakitan dengan menggunakan MOSFET perlu diperhatiakan bahwa komponen ini tidak tahan terhadap elektrostatik, mengemasnya menggunakan kertas timah, pematriannya menggunakan jenis solder yang khusus untuk pematrian MOSFET. Seperti halnya pada FET, terdapat dua macam MOSFET ialah Kanal P dan Kanal N.

Menurut saya tentang Transistor

Transistor adalah komponen elektronika yang berfungsi sebagai penguat , pemutus atau penyambung arus listrik. Selain itu transistor juga memiliki 3 elektroda yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar).

Kesimpulan

Transistor mempunyai fungsi sebagai penguat arus dan transistor juga memiliki 3 elektroda, transistor juga mempunyai 3 jenis yang saya ketahui yaitu Uni Junktion Transistor (UJT), Field Effect Transistor (FET), dan MOSFET (Metal Oxide Semiconductor FET). dan dari setiap jenis transistor memiliki kelebihan dan kekurangannya masing - masing.

Sumber : http://komponenelektronika.biz/pengertian-transistor.html

                http://duniaelektonika.blogspot.com/2013/01/jenis-jenis-transistor.html
